東風多利卡護欄清洗車
東風多利卡護欄清洗車
|
護欄清洗車，整車技術參數 |
||||
|
產品商標 |
華通牌 |
公告批次 |
297 |
|
|
產品名稱 |
護欄清洗車 |
產品型號 |
HCQ5070GQXE5 |
|
|
總質量(Kg) |
7360 |
罐體容積(m3) |
||
|
額定載質量(Kg) |
2040 |
外形尺寸 |
||
|
整備質量(Kg) |
5190 |
貨廂尺寸 |
||
|
額定載客(人) |
準拖掛車總質量(Kg) |
|||
|
駕駛室準乘人數(人) |
2 |
鞍座最大載質量(Kg) |
||
|
接近角/離去角(°) |
20/15 |
前懸/后懸 |
1040/1602 |
|
|
軸荷(Kg) |
2640/4720 |
最高車速(Km/h) |
99 |
|
|
備注 |
側/后防護材料為Q235,側防護采用焊接連接,后防護焊接,截面高150mm,截面寬50mm, 下邊緣離地高330mm.ABS廠家及型號:襄陽東風隆誠機械有限責任公司/ABS/ASR-24V-4S/4M; 用于公路護欄清洗作業,安裝有護欄清洗,滾刷等專用作業裝置. |
|||
|
底盤型號 |
EQ1070SJ3BDF |
底盤名稱 |
載貨汽車底盤 |
|
|
商標名稱 |
東風牌 |
生產企業 |
東風汽車股份有限公司 |
|
|
軸數 |
2 |
輪胎數 |
6 |
|
|
軸距 (mm) |
3308,2800 |
|||
|
輪胎規格 |
7.00-16,7.00R16 |
|||
|
鋼板彈簧片數 |
6/6+56/6+5 |
前輪距 |
1503,1485,1519,1595 |
|
|
燃料種類 |
柴油 |
后輪距 |
1494,1516,1540 |
|
|
排放依據標準 |
GB17691-2005國Ⅴ,GB3847-2005 |
|||
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
|
CY4BK551 YC4FA115-50 4B2-115C50 ZD30D13-5N D28D11-5DA 4DW93-84E5 YN27CRE1 YN33CRE1 SD4D25R-70 4DX23-120E5 D25TCIE2 4F20TCIE5 4DW94-95E5 |
東風朝陽朝柴動力有限公司 廣西玉柴機器股份有限公司 安徽全柴動力股份有限公司 東風輕型發動機有限公司 東風輕型發動機有限公司 一汽解放汽車有限公司無錫柴油機廠 昆明云內動力股份有限公司 昆明云內動力股份有限公司 江蘇四達動力機械集團有限公司 一汽解放汽車有限公司無錫柴油機廠 昆明云內動力股份有限公司 常柴股份有限公司 一汽解放汽車有限公司無錫柴油機廠 |
3707 2982 2545 2953 2771 2540 2672 3298 2545 3857 2499 1995 2720 |
75 85 85 96 85 64 70 85 70 90 96 70 72 |
|
|
|
最大總質量kg |
7360 |
|
|
不銹鋼水箱容積m3 |
3 m3 |
|
|
清洗作業速度km/h |
3-6 |
||
|
行駛性能參數 |
制動距離(滿載30km/h) |
≤10m |
|
|
最高車速km/h |
95 |
||
|
最小轉彎半徑m |
8 |
||
|
最大爬坡度 |
30％ |
||
|
傳動型式 |
副發動機、傳動軸傳動 |
||
|
液 壓 系 統 |
型式 |
開式，電液控制集中操縱 |
|
|
主要元件 |
齒輪泵、液壓馬達、液壓缸、電磁閥、集成塊等 |
||
|
溢流壓力 |
MPa |
12 |
|
|
液壓油容量 |
L |
80 |
|
|
電 氣 系 統 |
組 成 |
由底盤車電路和副發動機電氣部分及專用工作裝置操作控制電路組成。 |
|
|
底盤車系統電壓 |
12 V |
||
|
工作裝置系統電壓 |
12 V |
||
|
清 洗 裝 置 |
型式 |
在正副駕駛室后車架一側對稱布置4個清洗刷，由液壓馬達驅動，刷子升出后內外可液壓自動調節。 |
|
|
清洗刷直徑 |
cm |
φ50 |
|
|
清洗刷馬達轉速 |
r/min |
300 |
|
|
單個清洗刷數量 |
55 |
||
|
清洗高度cm |
140-160 |
||
|
|
清洗原理 |
采用兩沖、兩刷的清洗工藝，兩面同時清洗，使清洗更加徹底。清洗過程： 首先刷輥前面的兩排噴水管噴出水將護欄充分預濕，車體前移的過程中，中間的兩排刷輥對護欄依次進行刷洗， 最后由刷輥后面的兩排噴水管噴出水將殘留的灰塵沖去.
|
|
產品簡介：
公司根據市場需求，自主研發設計了該護欄清洗車。機械化清洗作業不僅提高了護欄清潔工作的工作效率，
同時也提高了環衛工人護欄清洗工作的安全性，具有工作效率高，清洗作業安全可靠等特點。
采用雙面清洗裝置，四組滾掃夾緊隔離護欄轉動洗刷、高壓水輔助沖洗、電液控制的作業方式對隔離護欄進行清洗作業，
確保全方位清洗隔離護欄，無清洗死角。
● 副發動機離合器采用程控自動離合，操作人行化，提高了副發動機的工作可靠性和使用壽命。
● 設置低壓水清洗、高壓水清洗二種工作模式。
● 采用智能化控制系統，電氣系統、液壓系統集中控制，操作簡單。
● 液壓系統安裝了液壓油冷卻器、液壓油油位報警裝置，提高了設備可靠性和安全性，確保護欄清洗車能持續高效作業。
● 設置了護欄清洗機構回位報警裝置，確保車輛轉場作業時的安全性。
● 護欄清洗機構安全互鎖裝置，提高作業安全性，即使駕駛員誤操作也不會對機構造成損壞。
● 采用擺臂式護欄清洗裝置，駕駛員操作方便、快捷。
● 滾掃掃刷加入氈布條刷毛，加大清掃時的接觸面積，確保全面清潔隔離護欄，避免破壞護欄的漆面。

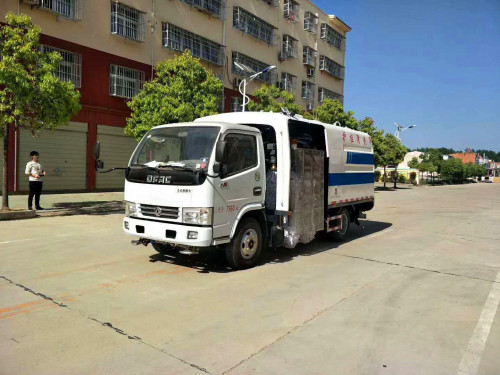

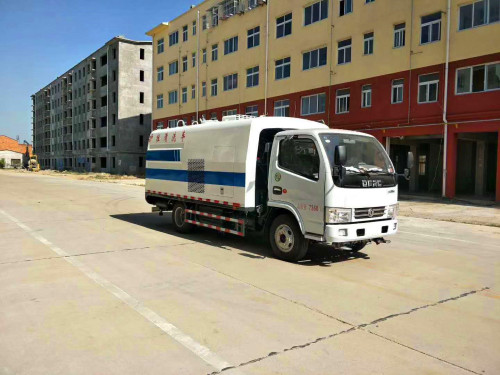

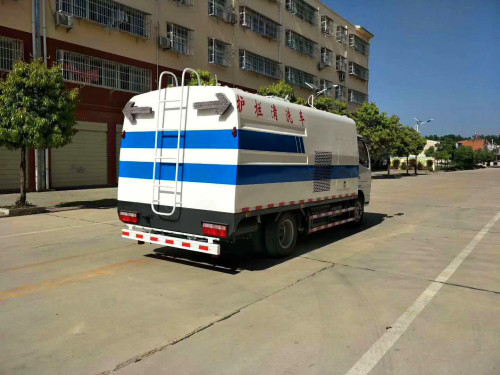

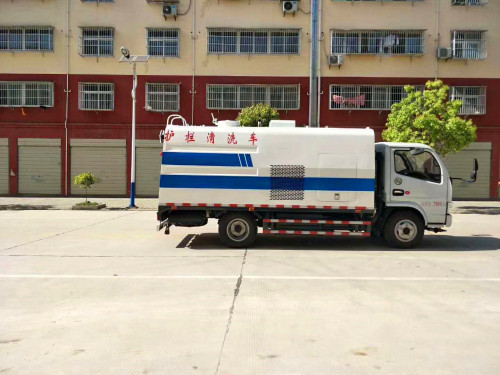

東風多利卡護欄清洗車，圖片展示
